APD局部放电装置

概述

局部放电（Partial Discharge, PD）是指发生在电气设备绝缘系统局部区域的、未贯穿整个电极的微小放电现象。它通常发生在高压电气设备（如变压器、开关柜、电缆、GIS等）内部存在绝缘缺陷、电场集中或含有气泡、杂质等薄弱点的位置。

产品功能

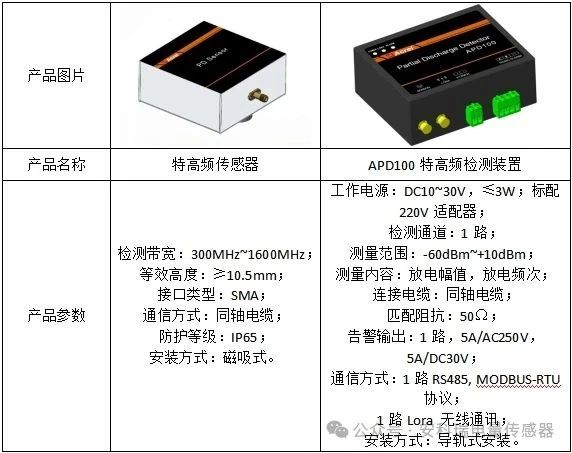

1）特高频传感器APD100

2）三合一局放监测传感器

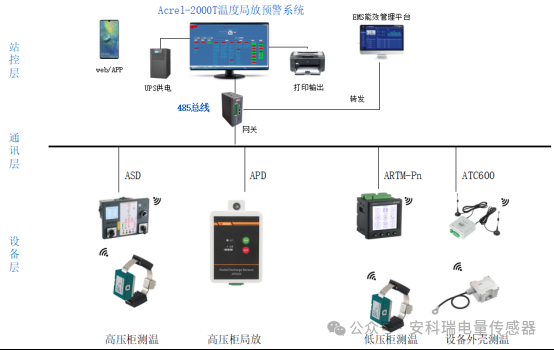

应用组网

应用场景

特高频传感器APD100应用场景

应用场景：适于中压开关柜（61柜、28柜、环网柜）出厂前集成安装或对已投用的高压开关柜进行停电安装。

产品特点：系统抗干扰能力强，可靠性高。

应用安装：特高频传感器磁吸方式安装于电缆室，采集装置导轨式安装于仪表室。

实现过程：高频传感器所检测的信号，经过同轴电缆送往开关柜局部放电在线监测装置，进行放大、滤波、检波，数字脉冲提取、数字滤波、局放特征量计算等数字化处理，并完成局放可视化操作、局放判断、数据存储、数据上送等功能。

监测内容：放电次数、放电量、PRPD/PRPS图谱等。

告警机制：采样周期1s，连续5次采样超过报警阈值，报警（寄存器置位+DO输出）。

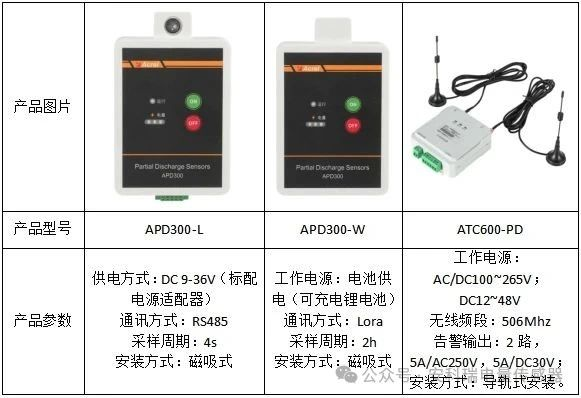

三合一局放监测传感器应用场景

应用场景：适于中压开关柜（61柜/28柜/环网柜）

产品特点：系统抗干扰能力强，可靠性高。

应用安装：

三合一有线传感器磁吸方式安装于电缆室，通过RS485总线将局放数据上传至监控系统平台。

三合一无线传感器磁吸方式安装于柜们外，通过无线方式将局放数据上传至局放接收器ATC600-PD。

监测内容：监测3种信号的放电次数和放电量、噪声、温度、湿度。

告警机制：

有线款：每4s采样时间内放电次数和放电量同时超过报警阈值，报警（传感器寄存器置位）。

无线款：每2小时的4s采样时间内放电次数和放电量同时超过报警阈值，报警（接收器寄存器置位）。

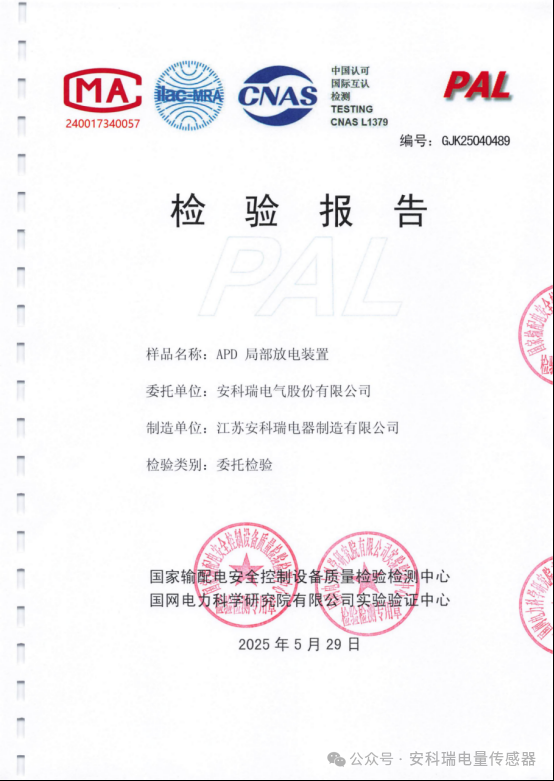

产品资质
