ANAPF有源电力滤波器

ANAPF有源电力滤波器

2~51次谐波补偿，补偿效率高达97.5%；

全响应时间小于5ms;

采用英飞凌第七代IGBT高功率器件，损耗低；

谐波治理/无功补偿/三相不平衡治理可选

CE认证和型式试验认证

功能简介：

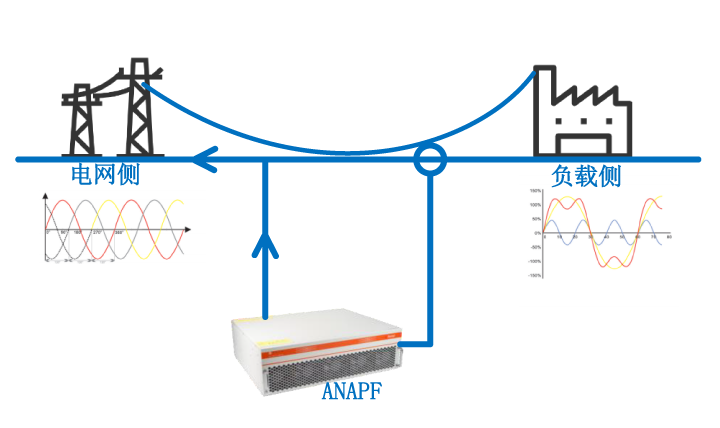

ANAPF系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

ANAPF系列有源电力滤波器通过CT采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。

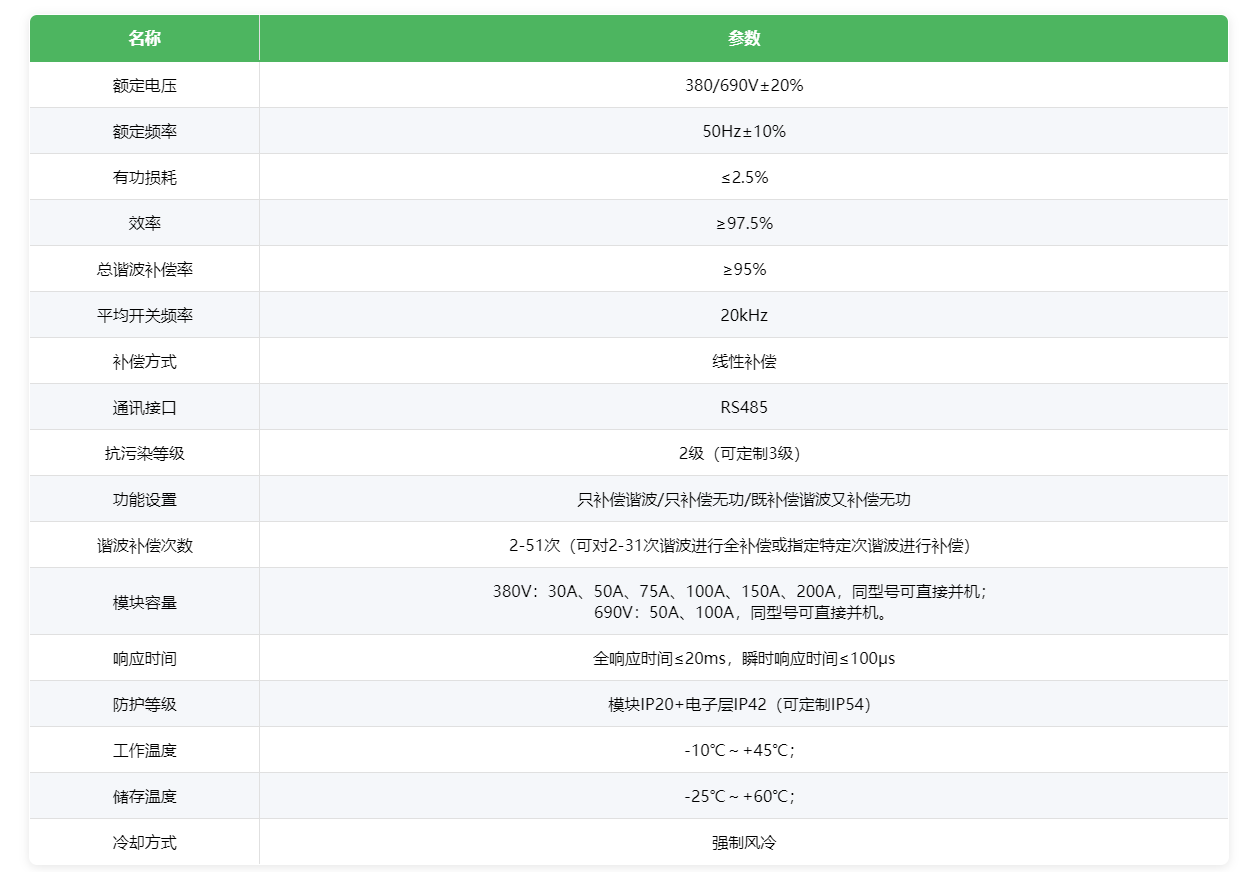

技术参数：

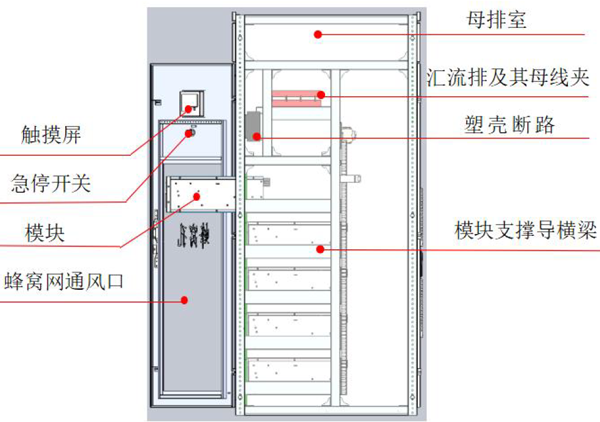

安装示意图：
